vitzに色々取り付け

会社は２８日で御用納めでした

結局、最終日も朝から定時まで走りまわり大型の納車で業務終了となりました


今日はゆっくりする間もなく、時間が取れずに先延ばしにしていた奥さんのヴィッツへ

色々な物の取付け作業を決行します！

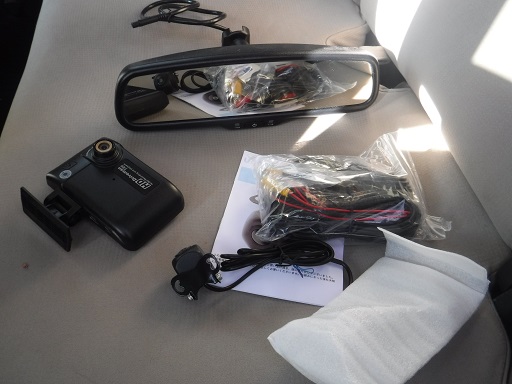

と言っても、フレンディーより取り外した自動防眩ミラー・ドラレコ、そして追加の

バックカメラの取付けですが、バンパーへのカメラの取り付けが少々難関かな～と

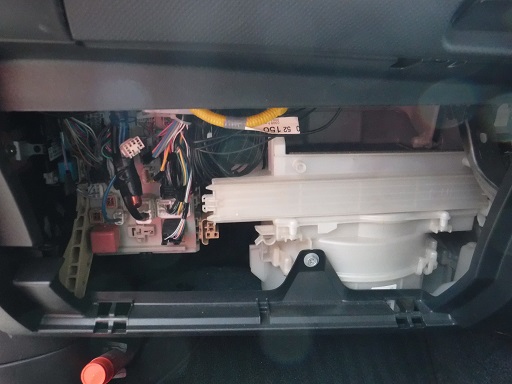

まずは養生してグローブボックスを外して

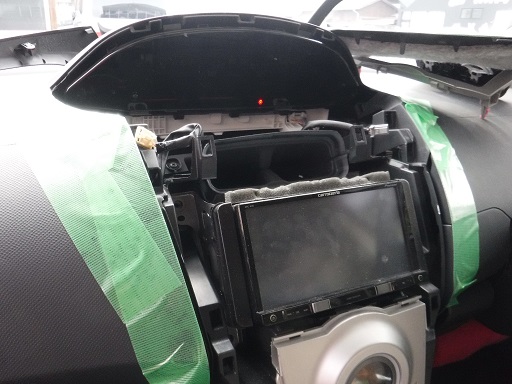

メーターフード・サイドパネルをパカパカ外していきます


パネル類は引っ張るだけで外れるので思いのほか作業は簡単です

まずはバンパーを外してバックカメラの取付けになるのですがここからが大変

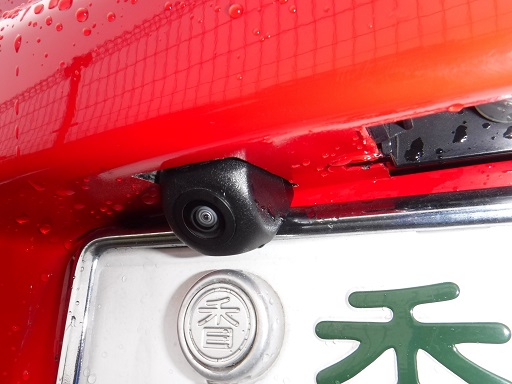

一番簡単なナンバー上部へ少し埋め込むように取り付けるため位置を決めてから

穴開け加工と固定用ステーを製作して仮固定します

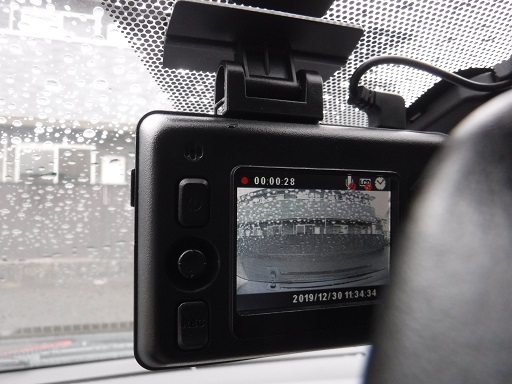

自動防眩ミラー、ドラレコの取付けはACCとアースに接続するだけなのですぐに終了


ミラーモニターにバックカメラの映像を映すためリバース信号の接続とカメラの

映像信号用ケーブルを助手席側のAピラーよりルーフを通して後ろまで配線していきます

カメラからの配線はすぐ裏にちょうどナンバー灯などへの配線用グロメットがあるので

ゴムブッシュ内を通して一緒に車内へ引き込みます

ここで左側のバックランプよりカメラの電源、アースはボディーより取っておきます

ルーフを通してきた線とコネクタで接続し余った線は束ねて既存ハーネスと一緒に

パネル内で固定します

実際にカメラの映像を確認しカメラをしっかり固定して終了～

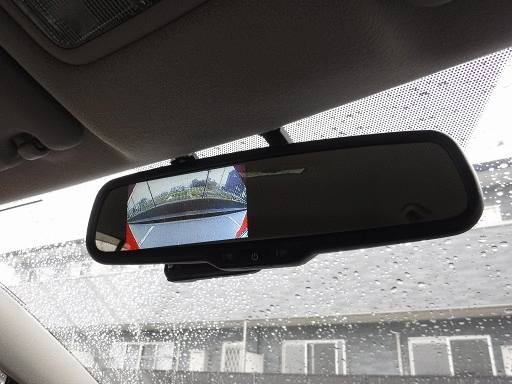

バック時はルームミラー内のモニターに画像が出るので目線の移動も少なく

慣れたら使いやすいと思います
